[영상처리] 차영상의 Histogram

문제 1. Grayscale Lenna에서 차분값 Δ = X - (A+C)/2을 구한 후에 차영상 버퍼에 저장 2. 차영상의 histogram을 구하세요. Δ는 음수값이 나오므로 +128을 더해서 처리해보자.

1. 코드

	BYTE A, C, X;
	int Delta;
	BYTE* outBuf = new BYTE[m_Width * m_Height];
	int hist[256] = { 0, };

	for (i = 1; i < m_Height; i++)
	{
		for (j = 1; j < m_Width; j++)
		{
			X = *(YBuf + i * m_Width + j);
			A = *(YBuf + i * m_Width + j - 1);
			C = *(YBuf + (i - 1) * m_Width + j);
			Delta = X - (A + C) / 2;
			Delta += 128;

			if (Delta > 255) Delta = 255;
			if (Delta < 0) Delta = 0;

			*(outBuf + i * m_Width + j) = (BYTE)Delta;
			hist[Delta]++;
		}
	}

	for (i = 0; i < 256; i++) {
		std::cout << i << "\t" << hist[i] << std::endl;
	}

2. 결과

0       0
1       0
2       0
3       0
4       0
5       0
6       0
7       0
8       0
9       0
10      0
11      0
12      0
13      0
14      0
15      0
16      0
17      0
18      0
19      0
20      0
21      0
22      0
23      0
24      0
25      0
26      0
27      0
28      0
29      0
30      0
31      0
32      0
33      0
34      0
35      1
36      1
37      1
38      0
39      0
40      0
41      3
42      1
43      4
44      3
45      1
46      2
47      3
48      1
49      6
50      6
51      2
52      5
53      4
54      8
55      6
56      5
57      7
58      6
59      8
60      11
61      12
62      8
63      9
64      10
65      13
66      6
67      15
68      10
69      12
70      14
71      10
72      12
73      12
74      12
75      12
76      15
77      24
78      17
79      19
80      23
81      29
82      29
83      37
84      26
85      34
86      34
87      47
88      47
89      56
90      61
91      57
92      80
93      83
94      96
95      105
96      95
97      124
98      138
99      132
100     143
101     204
102     218
103     239
104     258
105     284
106     308
107     388
108     360
109     471
110     480
111     597
112     663
113     739
114     960
115     998
116     1253
117     1485
118     1777
119     2227
120     2954
121     4008
122     5696
123     7936
124     11241
125     15703
126     20422
127     24944
128     27193
129     26606
130     23229
131     18291
132     13518
133     9849
134     7113
135     5127
136     3709
137     2940
138     2212
139     1793
140     1450
141     1180
142     994
143     859
144     735
145     666
146     597
147     501
148     427
149     374
150     319
151     300
152     239
153     259
154     215
155     175
156     148
157     143
158     147
159     124
160     125
161     102
162     96
163     94
164     68
165     62
166     60
167     58
168     55
169     43
170     41
171     40
172     34
173     24
174     19
175     20
176     18
177     12
178     10
179     9
180     19
181     13
182     5
183     6
184     2
185     3
186     4
187     3
188     1
189     2
190     2
191     1
192     2
193     1
194     0
195     1
196     2
197     2
198     2
199     0
200     1
201     0
202     0
203     0
204     1
205     0
206     0
207     0
208     0
209     0
210     0
211     0
212     0
213     0
214     0
215     0
216     0
217     0
218     0
219     0
220     0
221     0
222     0
223     0
224     0
225     0
226     0
227     0
228     0
229     0
230     0
231     0
232     0
233     0
234     0
235     0
236     0
237     0
238     0
239     0
240     0
241     0
242     0
243     0
244     0
245     0
246     0
247     0
248     0
249     0
250     0
251     0
252     0
253     0
254     0
255     0

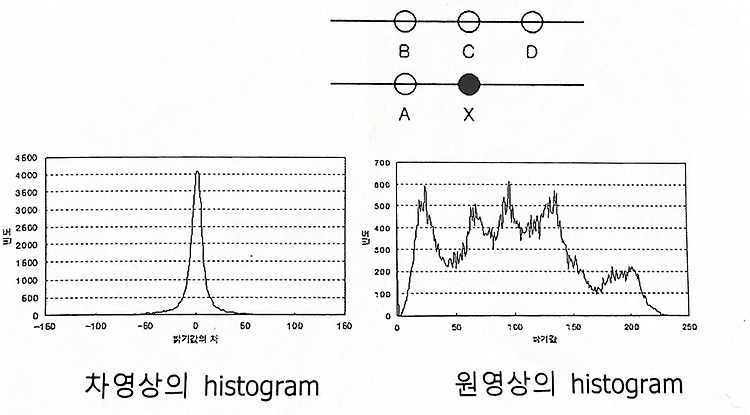

왼쪽 : 실행전 / 오른쪽 : 실행후
